高压胶管
我厂生成的高压胶管主要分为高压钢丝编织胶管和高压钢丝缠绕胶管。

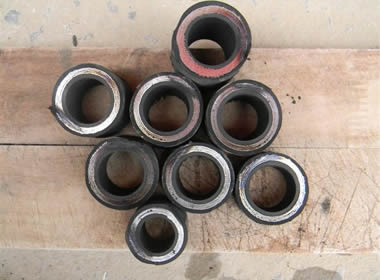

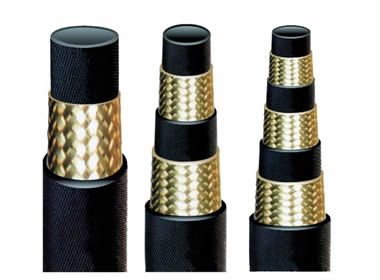

高压钢丝编织胶管
产品结构：钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。
产品用途：钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。
工作温度：油类-40℃ - +100℃，空气-30℃ - +50 ℃，水乳液+80℃以下，超出请选用本厂专用产品。
产品特点：
- 胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
- 胶管承压力高，脉冲性能优越。
- 管体结合紧密，使用柔软，在压力下变形小。
- 胶管具有优良的耐曲绕性和耐疲劳性。
- 钢丝编织胶管长度大，φ32以上定尺为20米，φ25以下可连达十米甚至百米以上。
钢丝编织液压胶管技术性能指标 (通径φ5-51, φ51-127)
| 层数*通径*压力 | 胶管内径 (mm) | 胶管外径 (mm) | 钢丝层直径 (mm) | 工作压力 | 最小爆破压力 | 最小弯曲半径 (mm) | 参考重量 | |||
|---|---|---|---|---|---|---|---|---|---|---|
|
MPa
|
Psi
|
MPa
|
Psi
|
kg/m | ib/ft | |||||
| 1-φ5(3/16")-21 | 5±0.5 | 12.7±0.8 | 9.6±0.6 | 21 | 3043 | 63 | 9129 | 90 | 0.3 | 0.019 |
| 1-φ6(1/4")-20 | 6±0.5 | 16+1.0 | 11.7±0.6 | 20 | 2898 | 60 | 8694 | 100 | 0.34 | 0.021 |
| 1-φ8(5/16")-17.5 | 8±0.5 | 18+1.0 | 13.7±0.69 | 17.5 | 2536 | 52.5 | 2608 | 115 | 0.42 | 0.026 |
| 1-φ10(3/8")-16 | 10±0.5 | 20+1.0 | 15.7±0.6 | 16 | 2318 | 48 | 6954 | 130 | 0.47 | 0.029 |
| 1-φ13(1/2")-14 | 13±0.5 | 24+1.2 | 19.7±0.8 | 14 | 2028 | 42 | 6084 | 180 | 0.64 | 0.04 |
| 1-φ16(5/8")-12 | 16±0.5 | 27+1.2 | 22.7±0.8 | 12 | 1739 | 36 | 5217 | 205 | 0.70 | 0.044 |
| 1-φ19(3/4")-10 | 19±0.5 | 30+1.2 | 25.7±0.8 | 10 | 1449 | 30 | 4347 | 240 | 0.84 | 0.053 |
| 1-φ22(7/8")-9 | 22±0.5 | 33+1.2 | 28.7±0.8 | 9 | 1304 | 27 | 3912 | 280 | 0.95 | 0.059 |
| 1-φ25(1")-8 | 25±0.5 | 37+1.2 | 32.2±0.8 | 8 | 1159 | 24 | 3471 | 300 | 1.09 | 0.068 |
| 1-φ32(5/4")-6 | 32±0.7 | 44+1.5 | 39.2±0.8 | 6 | 869 | 18 | 2607 | 420 | 1.38 | 0.086 |
| 1-φ38(3/2")-5 | 38±0.7 | 50+1.5 | 45.2±0.8 | 5 | 1014 | 15 | 3042 | 500 | 1.8 | 0.115 |
| 1-φ51(2")-4 | 51±1.0 | 63+1.5 | 58.2±0.8 | 4 | 579 | 12 | 1737 | 630 | 2.8 | 0.175 |
| 1-φ64(5/2")-2.5 | 64±1.0 | 75+1.5 | 71±0.8 | 2.5 | 362 | 7.5 | 1086 | 770 | ||
| 1-φ76(3")-1.5 | 76±1.0 | 88+1.5 | 84±0.8 | 1.5 | 217 | 4.5 | 651 | 930 | ||
| 1-φ89(7/2")-1 | 89±1.0 | 103+1.5 | 99±0.8 | 1 | 144.9 | 3 | 435 | 1100 | ||
| 1-φ102(4")-0.8 | 102±1.0 | 115+1.5 | 111±0.8 | 0.8 | 116 | 2.4 | 348 | 1250 | ||
| 2-φ5(3/16")-60 | 5±0.5 | 15.0+0.8 | 11.2±0.6 | 60 | 8694 | 180 | 26082 | 90 | 0.4 | 0.025 |
| 2-φ6(1/4")-60 | 6±0.5 | 18+1.0 | 13.5±0.6 | 60 | 8694 | 180 | 26082 | 100 | 0.45 | 0.028 |
| 2-φ8(5/16")-50 | 8±0.5 | 20+1.0 | 15.5±0.6 | 50 | 7245 | 150 | 21735 | 115 | 0.62 | 0.039 |
| 2-φ10(3/8")-40 | 10±0.5 | 22+1.0 | 17.5±0.6 | 40 | 5796 | 120 | 17388 | 130 | 0.71 | 0.044 |
| 2-φ13(1/2")-30 | 13±0.5 | 26+1.2 | 21.5±0.8 | 30 | 4347 | 90 | 13041 | 180 | 0.93 | 0.06 |
| 2-φ16(5/8")-21 | 16±0.5 | 29+1.2 | 24.5±0.8 | 21 | 3043 | 63 | 9129 | 205 | 1.00 | 0.063 |
| 2-φ19(3/4")-18 | 19±0.5 | 32+1.2 | 27.5±0.8 | 18 | 2608 | 54 | 7824 | 240 | 1.23 | 0.077 |
| 2-φ22(7/8")-16 | 22±0.5 | 35+1.2 | 30.5±0.8 | 16 | 2318 | 48 | 6955 | 270 | 1.18 | 0.086 |
| 2-φ25(1")-14 | 25±0.5 | 39+1.2 | 34±0.8 | 14 | 2028 | 42 | 6084 | 300 | 1.54 | 0.096 |
| 2-φ32(5/4")-11 | 32±0.7 | 46+1.5 | 41±0.8 | 11 | 1594 | 33 | 4782 | 420 | 1.92 | 0.120 |
| 2-φ38(3/2")-10 | 38±0.7 | 52+1.5 | 47±0.8 | 10 | 1449 | 30 | 4347 | 500 | 2.44 | 0.153 |
| 2-φ51(2")-8 | 51±0.7 | 90+1.5 | 60±0.8 | 8 | 1159 | 24 | 3477 | 630 | 3.38 | 0.212 |
| 2-φ64(5/2")-4 | 64±0.7 | 77+1.5 | 73±0.8 | 4 | 579 | 12 | 1738 | 790 | 3.74 | |
| 2-φ76(3")-3 | 76±0.7 | 90+1.5 | 86±0.8 | 3 | 434 | 9 | 1302 | 950 | 4.77 | |
| 层数*通径*压力 |
胶管内径 (mm) |
胶管外径 (mm) |
钢丝层直径 (mm) |
工作压力 | 试验压力 | 最小爆破压力 |
最小弯曲半径 (mm) |
参考重量kg/m |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mpa | Psi | MPa | Psi | Mpa | Psi | ||||||
| 3-5-72 | 5±0.5 | 13.2±0.6 | 17±0.8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0.50 |
| 3-6-68 | 6±0.5 | 15.0±0.6 | 19±1.0 | 68 | 9583 | 102 | 14780 | 170 | 24633 | 140 | 0.56 |
| 3-8-54 | 8±0.5 | 17.5±0.6 | 22±1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0.83 |
| 3-10-44 | 10±0.5 | 19.5±0.6 | 24±1.0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0.95 |
| 3-13-32 | 13±0.5 | 23.5±0.8 | 28±1.2 | 32 | 4637 | 48 | 6955 | 96 | 13910 | 240 | 1.22 |
| 3-16-23 | 16±0.5 | 26.5±0.8 | 31±1.2 | 23 | 3333 | 34.5 | 4999 | 69 | 9998 | 300 | 1.30 |
| 3-19-20 | 19±0.5 | 29.5±0.8 | 34±1.2 | 20 | 2898 | 30 | 4347 | 60 | 8694 | 330 | 1.62 |
| 3-22-18 | 22±0.5 | 32.5±0.8 | 31±1.2 | 18 | 2608 | 27 | 3912 | 54 | 7825 | 380 | 1.81 |
| 3-25-16 | 25±0.5 | 36.0±0.8 | 41±1.0 | 16 | 2318 | 24 | 3478 | 48 | 6955 | 400 | 1.99 |
| 3-32-13 | 32±0.5 | 43.0±0.8 | 48±1.2 | 13 | 1884 | 19.5 | 2826 | 39 | 5651 | 450 | 2.46 |
| 3-38-12 | 38±0.7 | 49.0±0.8 | 54±1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 3.08 |
| 3-51-10 | 51±1 | 62.0±0.8 | 67±1.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3.96 |
| 3-64-6 | 64±1 | 75.0±0.8 | 80±1.5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4.72 |
| 3-76-5 | 76±1 | 88.0±0.8 | 92±1.5 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 960 | 5.69 |
| 3-89-4 | 89±1 | 101.0±0.8 | 107±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 6.8 |
| 3-102-3.5 | 102±1 | 114.0±0.8 | 120±1.5 | 3.5 | 507 | 5.25 | 761 | 10.5 | 1521 | 1280 | 7.34 |
| 3-127-3 | 127±1 | 139±1 | 145±1.5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1560 | 8.45 |

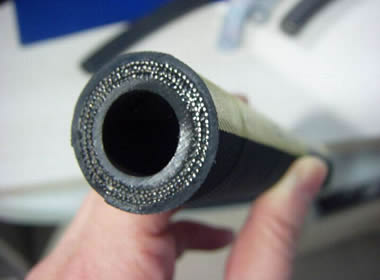

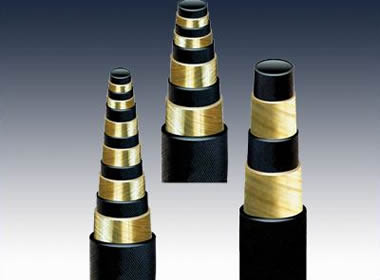

高压钢丝缠绕胶管
产品结构类型：主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（φ0.3--2.0增强钢丝）层是骨架材料起增强作用。
产品用途：高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动用，最高耐工作压力可达70-100MPa。
注：本企业钢丝缠绕胶管标准参照GB/T10544-03标准，DIN20023，SAE100R9～13标准，本标准不适合蓖麻油基和脂基液体。
适用温度：-30～+120℃
产品特点：
- 胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
- 胶管承压力高，脉冲性能优越。
- 管体结合紧密，使用柔软，在压力下变形小.
- 胶管具有优良的耐曲绕性和耐疲劳性。
- 钢丝缠绕胶管定尺为20米，可根据要求制成五十米以内。
钢丝缠绕液压胶管技术性能指标：
| 层数*内径*工作压力 | 胶管内径 mm |
胶管外径 mm |
缠绕层外径 mm | 工作压力 | 最小爆破压力 | 最小弯曲半径 mm | 单位重量 kg/m | ||
|---|---|---|---|---|---|---|---|---|---|
| Mpa | Psi | Mpa | Psi | ||||||
| 2sp-51-14 | 51±1.0 | 60.8±1 | 65±1.5 | 14 | 2039 | 52 | 7535 | 720 | 3.42 |
| 2sp-32-20 | 32±0.8 | 41±0.8 | 46±1.5 | 20 | 2898 | 60 | 8694 | 460 | 2.14 |
| 2sp-25-21 | 25±0.8 | 33±0.8 | 38±1.5 | 21 | 3043 | 64 | 9274 | 360 | 1.64 |
| 2sp-19-28 | 19±0.5 | 27±0.8 | 31±1.0 | 28 | 4057 | 84 | 12172 | 280 | 1.32 |
| 4sp-6-100 | 6±0.5 | 14.4±0.8 | 19±1.0 | 100 | 14490 | 210 | 30429 | 130 | 0.65 |
| 4sp-8-80 | 8±0.5 | 16.4±0.8 | 20.5±1.0 | 80 | 11592 | 210 | 30429 | 145 | 0.85 |
| 4sp-10-70 | 10±0.5 | 19.2±0.8 | 24±1.0 | 70 | 10143 | 210 | 30429 | 160 | 1.03 |
| 4sp-13-60 | 13±0.5 | 22.2±0.8 | 27±1.0 | 60 | 8694 | 180 | 26082 | 410 | 1.21 |
| 4sp-16-55 | 16±0.5 | 26±0.8 | 30±1.0 | 55 | 7970 | 165 | 23909 | 260 | 1.72 |
| 4sp-19-46 | 19±0.5 | 30±0.8 | 35±1.5 | 46 | 6665 | 140 | 20286 | 280 | 2.08 |
| 4sp-22-40 | 22±0.8 | 33±0.8 | 37±1.5 | 40 | 5796 | 120 | 17388 | 320 | 2.39 |
| 4sp-25-35 | 25±0.8 | 36±0.8 | 41±1.5 | 35 | 5072 | 112 | 16229 | 360 | 2.51 |
| 4sp-32-32 | 32±0.8 | 44±0.8 | 49±1.5 | 32 | 4667 | 96 | 13910 | 460 | 3.12 |
| 4sp-38-25 | 38±1.0 | 50.8±1 | 56±1.5 | 25 | 3623 | 75 | 10868 | 560 | 4.31 |
| 4sp-45-23 | 45±1.0 | 57.8±1 | 61.8±1.5 | 23 | 3333 | 69 | 9998 | 650 | 4.87 |
| 4sp-51-20 | 51±1.0 | 63.8±1 | 69±1.5 | 20 | 2898 | 60 | 8694 | 720 | 5.40 |
| 层数*内径*工作压力 | 胶管内径 mm |
胶管外径 mm |
缠绕层外径 mm | 工作压力 | 试验压力 | 最小爆破压力 | 最小弯曲半径 mm | 单位重量 kg/m | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mpa | Psi | MPa | Psi | Mpa | Psi | ||||||
| 6sp-6-110 | 6±0.5 | 16.6±0.8 | 20.6±1.0 | 110 | 15939 | 220 | 31876 | 440 | 63756 | 180 | 0.95 |
| 6sp-10-77 | 10±0.5 | 21.8±0.8 | 25.8±1.0 | 77 | 11157 | 154 | 22314 | 308 | 44628 | 210 | 1.48 |
| 6sp-13-66 | 13±0.5 | 24.8±0.8 | 28.8±1.0 | 66 | 9563 | 132 | 19126 | 264 | 38252 | 260 | 1.75 |
| 6sp-16-61 | 16±0.5 | 29.0±0.8 | 33.0±1.0 | 61 | 8839 | 122 | 17678 | 244 | 35356 | 310 | 2.02 |
| 6sp-19-60 | 19±0.5 | 33.0±0.8 | 37.0±1.5 | 60 | 7390 | 102 | 14780 | 204 | 29560 | 350 | 2.49 |
| 6sp-25-50 | 25±0.8 | 39.0±0.8 | 44.0±1.5 | 50 | 5651 | 78 | 11302 | 156 | 22604 | 430 | 2.82 |
| 6sp-32-45 | 32±0.8 | 47.0±0.8 | 50.4±1.5 | 45 | 5072 | 70 | 10144 | 140 | 20288 | 530 | 3.79 |
| 6sp-38-45 | 38±1.0 | 54.2±1.0 | 57.6±1.5 | 45 | 4057 | 56 | 8114 | 112 | 16228 | 660 | 5.76 |
| 6sp-51-45 | 51±1.0 | 67.2±1.0 | 70.6±1.5 | 45 | 3188 | 44 | 6376 | 88 | 12752 | 820 | 7.13 |
